捷辉创丨精密模具工厂的电火花加工经验(3)

返回列表 来源: 发布日期: 2020.10.15


电火花加工(EDM)是塑料模具制造的重要工艺。模具工厂里的一些技术误区会导致数控电火花加工达不到预期的精度、表面、效率等要求,下文对这些常见的误区进行分析与指导。

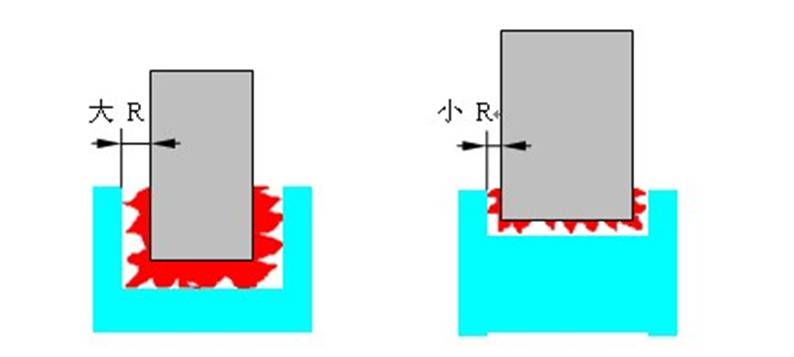

误区3. 电极火花位做得偏小,大幅度降低了加工效率

指导:大多企业都是从使用传统放电机升级到数控放电机,不少工厂在使用数控放电机时,电极火花位工艺仍然参照传统放电机,比如粗加工粗加工电极火花位取单边0.15mm,精加工电极取单边0.06mm。

偏小的电极火花位大幅度限制了数控放电机不能使用更大的电流来进行高速加工。事实上,在高速切入加工后,只需通过平动加工即可快速修光型腔侧面,这是实现放电表面、效率、精度指标完美效果的工艺方法。这里提供一个参考,数控放电机的粗加工电极火花位取单边0.3~0.15mm,精加工电极取单边0.15~0.1mm。需要参照放电面积与加工量,在面积允许的情况下,尽可能将火花位做大一些,可获得甚至是高达几倍的加工效率。

精密模具工厂的电火花加工经验,精华资料绝对值得收藏
