捷辉创丨模具加工工艺标准要遵守(6)

返回列表 来源: 发布日期: 2020.11.27


1111

6. 动静模仁加工工艺


1)备材料;

2)铣床加工:钻运水孔(运水孔堵头最深处距横向运水孔距离3-4mm)、穿丝孔,钻、攻螺丝孔,钻、铰顶针孔,模具编号、基准角、挂台让位;

3)CNC加工:粗加工;

4)热处理加工:注明硬度要求;

5)磨床加工:磨六面角尺,外形以配框尺寸磨准(如果模仁是一件的外形尺寸比图纸尺寸负0.03mm-0.05mm,如果模仁是两件,则两件模仁拼起来方向的外形尺寸相加比图纸尺寸负0.03mm-0.05mm)⊥0.01、∥0.01,可磨床成形的部分必须研磨成形;

6)如需CNC精加工的模仁,安排CNC 精加工,如型腔有字体及模号需刻字加工;

7)线切割加工:中丝加工镶件孔、斜顶孔、顶针孔、唧嘴孔等;

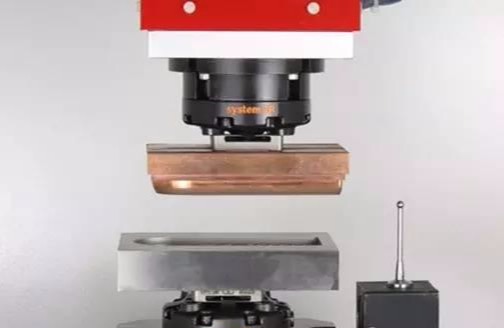

8)放电加工:根据图纸和脉冲指示单加工;

9)抛光加工:在工艺流程卡上写明抛光的粗糙度及要求,在工件上用记号笔标明抛光的区域,有镜面要求的如周期来不及可先粗抛待试模后再精抛;

10)装配;

11)试模。
