捷辉创丨线切割加工问题及方案(10)

返回列表 来源: 发布日期: 2020.10.12

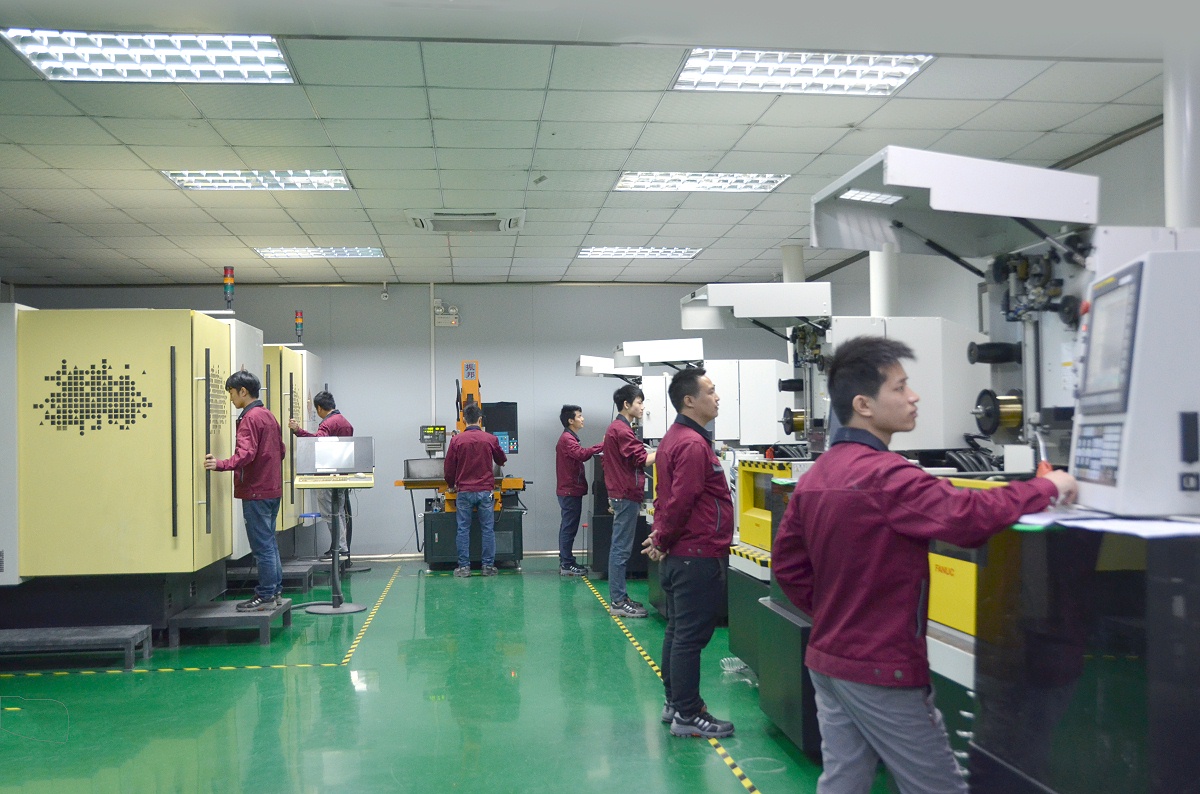

DSC_6334

10.圆弧与圆弧连接错误”报警

由于一些模具图档为UG,Master CAM等三维软件转为2D图,转出来的2D图中一些拐角,圆弧和实际尺寸有误差,以及编程软件串接精度的问题,编完程序后模拟加工的时候有时会报警圆弧与圆弧连接错误。

(1)将报警程序行中的圆弧I或J值增大或减小0.001 。

(2)使用Fikus编程软件时,可以修改其后处理配置文件,由原来的三位小数改为4位小数。具体步骤为:

1)找到Fikus安装文件Metalcam文件夹,双击,找到Fikusvisualcam文件夹,

2)找出post文件夹, 双击,找出cfg文件夹,

3)找出后处理文件edmAGIE-CA-G61.cfg,

4)将第5项中的3改为4
